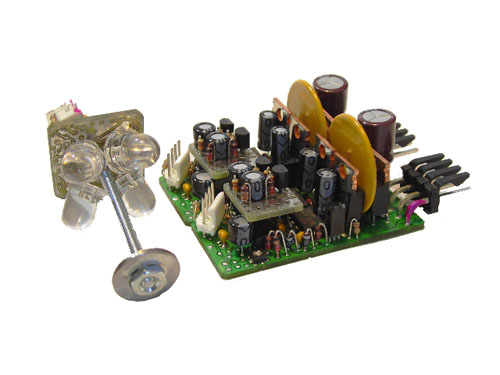

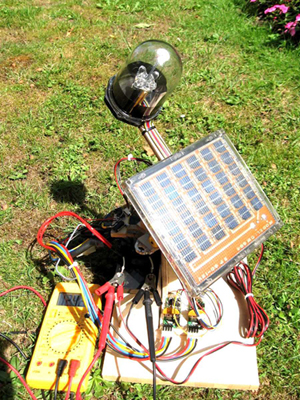

LED3X系列太陽追蹤器(跟蹤儀)

產品說明：

掃描週期是60秒，如果需要，可以從一秒鐘或到5分鐘內調整。

動作結束前使用一顆3.75安培的PolyFuze固體保險絲保護。

4 LED的感應器加2組跟蹤儀。

感應器與跟蹤儀可分離安裝。

10.5V的寬工作電壓範圍，另有91V高壓版本。

一般直流馬達即可驅動，不需使用步進馬達，由於地球自轉速度緩慢，因此使用減速機將馬達驅動轉速降至6rpm以下(可能更低依需求自行設計)即可達到精準追日的目的。

須於X軸及Y軸兩端的極限位置配置限位開關並使用Diode二極體保護安全工作方向。

全自動追日，從東方升起直至西方日落，晚上待機，每天如此自動循環。但如為陰天會追蹤天空較亮的部位，如為雨天，則會緩慢移動至西方然後停止，如同晚上成為待機狀態等待下一次日出，若需手動控制角度只要另外加裝切換開關，配置手動線路即可。

規格說明：


LED3X24Vc3的電機規格

項   目

正常操作

輸入電壓(24V)

10.5V~44V

裝載電流

7.8A~55A

LED3X跟蹤儀外觀尺寸

項   目

尺   寸

電子板的長度

5.65cm

電子板的寬度

2.51cm

總長度包括電源控制接腳

7.14cm

總高度包括PolyFuze

3.04cm

LED3X感應器外觀尺寸

項   目

尺   寸

電子板的長度

2.51cm

電子板的寬度

2.51cm

總高度包括信號傳輸接腳

8.21cm

跟蹤儀Layout：

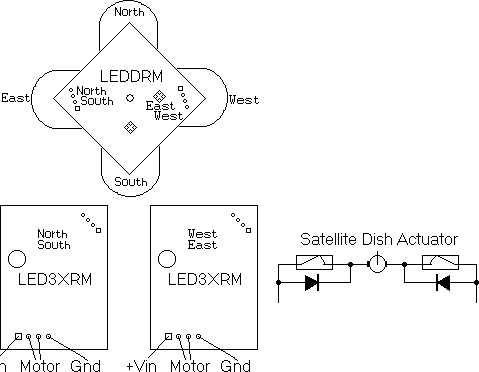

配線方式：

限位開關如何運作：

應用範圍：

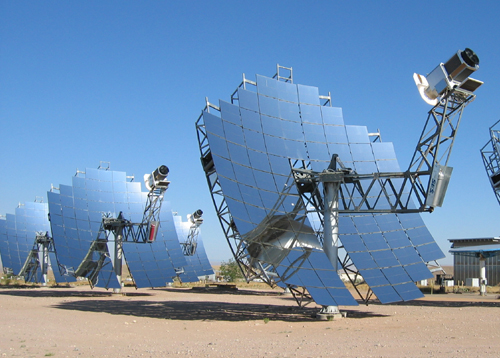

史特寧引擎(Stirling engine)追蹤太陽聚焦發電系統

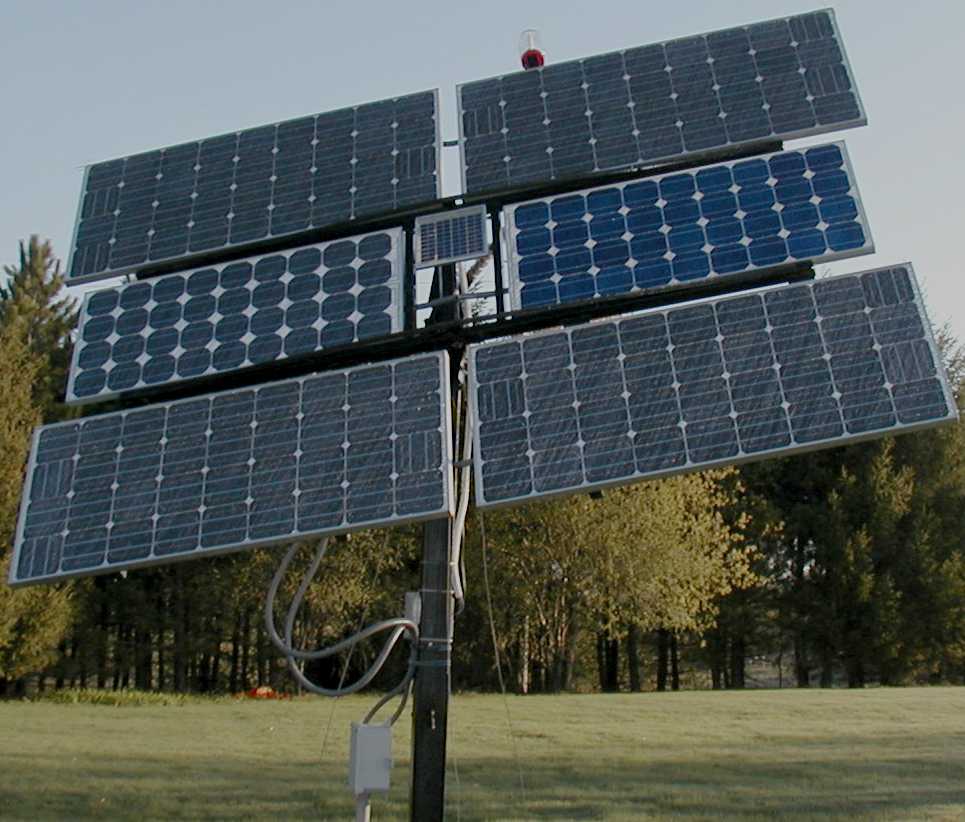

太陽能板的太陽光射角直線追蹤系統

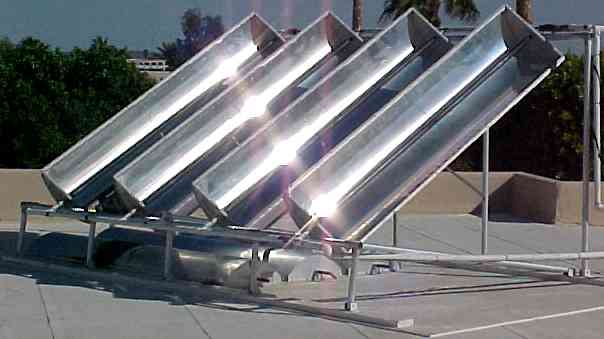

太陽能熱水器集熱系統

作動器種類：

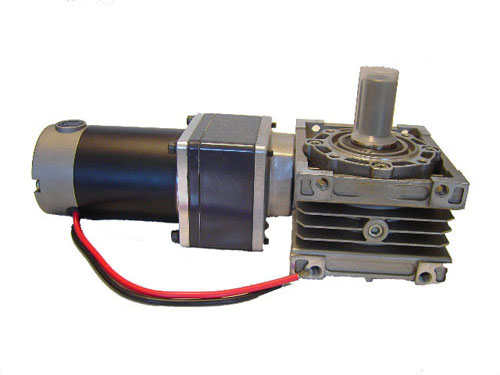

(圓盤減速機 )

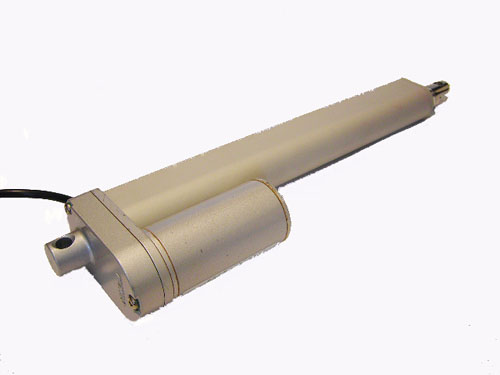

(線性執行機構)
